設備名稱

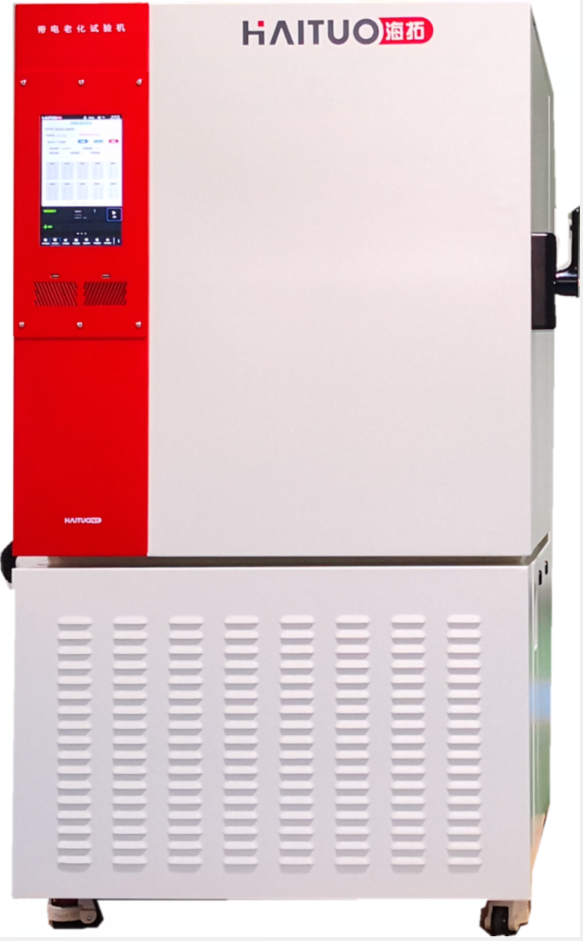

??高速模塊老化箱

設備型號

HHT-125OMBI-20

性能技術指標

內箱尺寸

500mm (W) x500mm (H) x570mm (D)

內部容積

125L

外箱尺寸

700mm (W) x1500mm (H) x1235mm (D)

溫度范圍

-20℃～120℃（空載）

濕度范圍

20～98%RH

溫度均勻度

工作時倉內不同位置的溫度均勻一致，滿載（支持******電流時滿載）時各點溫度差異不超過3℃

溫度偏差

滿載時，每只產品的溫度控制在±5℃以內

升降溫速率

≥3℃/min；

升溫過沖

≤3℃

溫度穩定性

±1℃

控制系統

22 寸觸屏

模塊封裝

支持SFP/SFP+、XFP、QSFP28、QSFP-DD、OSFP、DSFP等

電源

AC 三相五線 380V 50Hz；

備用電源

帶UPS穩壓電源，防止市網斷電數據丟失；市網斷電進行報警

功率

4.5KW 以內

光模塊數量

每塊載板放置10個光模塊，2*6層共計120支模塊

可容納模塊數量

120支（單只模塊電流3.5A）?

通訊協議

I2C通信，可開放通訊接口，支持8472協議、8077協議、8436協議等

產品接口

QSFP

通訊接口

RJ45網口，實現基于網線的有線連接

電源電壓

可程控，光模塊供電3.3V±1% FS±50mV，可自動調節補償

電源電流

可通過軟件設置單只模塊限流保護值，過溫保護值等，發生過流或者過溫時會斷開光模塊供電，并在上位機顯示。

電流檢測精度

0.1mA，誤差≤3%；

電壓檢測精度

4mV，誤差≤3%；

托架熱敏電阻

±2℃；

三色燈

正面俯視，位于右下，顏色順序紅黃綠.

監控

監控模塊DDM Temp、Bias、VCC、Tx、Rx、單只模塊電流；多通道模塊監控.

?

環境事項

機器周圍環境溫度維持在+20~+30℃之間；
